کابلهای زرهدار یکی از گزینههای مهم در پروژههای صنعتی و تأسیسات زیرساختی هستند و در صنایعی مانند نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و جایگاههای سوخت کاربرد گستردهای دارند. وجود لایه زره در ساختار کابل، حفاظت مکانیکی بیشتری در برابر فشار، ضربه و آسیبهای احتمالی هنگام نصب یا بهرهبرداری ایجاد میکند. این ویژگی در محیطهای صنعتی که کابلها ممکن است در معرض شرایط سخت قرار بگیرند اهمیت زیادی دارد. البته انتخاب کابل مناسب برای محیطهای حساس مانند پمپ بنزین و پتروشیمی باید بر اساس نوع مدار، شرایط محیطی، الزامات ایمنی، استاندارد پروژه و مشخصات فنی کابل انجام شود؛ زیرا زرهدار بودن کابل بهتنهایی به معنای مناسب بودن آن برای محیطهای مستعد انفجار نیست.
از نظر مهندسی، انتخاب کابل زرهدار باید بر اساس مجموعهای از پارامترهای الکتریکی و محیطی انجام شود. سطح مقطع هادی، جنس هادی، تعداد رشته، ولتاژ نامی، نوع عایق، جنس و ساختار زره، نوع روکش، جریان مجاز و شرایط نصب از مهمترین عوامل هستند. در پروژههای نفت، گاز و پتروشیمی، علاوه بر ظرفیت جریان و افت ولتاژ، شرایط محیطی مانند دمای کار، رطوبت، مواد شیمیایی، تنشهای مکانیکی و نحوه کابلکشی نیز اهمیت دارد. همچنین در مناطق دارای احتمال تشکیل اتمسفر انفجاری، باید نوع کابل و تجهیزات متناسب با طبقهبندی ناحیه و الزامات استاندارد پروژه انتخاب شوند؛ زرهدار بودن کابل بهتنهایی مجوز استفاده در محیط انفجاری محسوب نمیشود
کابل زره دار؛ مشخصات فنی، استانداردها، کاربرد و راهنمای خرید
کابل زره دار یکی از انواع کابلهای قدرت و کنترلی است که در ساختار آن علاوه بر هادی، عایق و روکش، یک لایه حفاظتی مکانیکی نیز قرار میگیرد. این لایه که به آن زره یا Armour گفته میشود، از کابل در برابر برخی تنشهای مکانیکی، فشار، ضربه و آسیبهای احتمالی هنگام نصب و بهرهبرداری محافظت میکند. به همین دلیل کابلهای زرهدار در پروژههای صنعتی، نیروگاهها، پالایشگاهها، صنایع نفت و گاز، پتروشیمی، معادن، تأسیسات ساختمانی و مسیرهایی که حفاظت مکانیکی کابل اهمیت دارد، مورد استفاده قرار میگیرند.
ساختار کابل زرهدار فقط به وجود یک لایه فلزی محدود نمیشود. نوع هادی، تعداد رشته، سطح مقطع، عایق، لایههای زیر زره، نوع زره، روکش بیرونی، ولتاژ نامی و شرایط نصب، همگی روی انتخاب نهایی تأثیر میگذارند.
زره کابل چیست؟
زره، یک لایه فلزی محافظ در ساختار کابل است که اطراف رشتهها یا مجموعه کابل قرار میگیرد. این لایه میتواند از جنس فولاد یا آلومینیوم باشد و شکل ساختاری آن نیز با توجه به نوع کابل تغییر کند.
در برخی کابلها از Steel Wire Armour یا SWA استفاده میشود و در برخی ساختارها نیز Steel Tape Armour یا STA دیده میشود. برای کابلهایی که شرایط خاصی دارند، نوع فلز زره و نحوه اجرای آن اهمیت ویژهای پیدا میکند.
هدف اصلی زره، افزایش حفاظت مکانیکی کابل است؛ بنابراین نباید زره را با شیلد الکتریکی یکی دانست. شیلد معمولاً با هدف کنترل میدان الکتریکی، کاهش تداخل یا ایجاد مسیر مشخص برای جریانهای ناشی از خطا طراحی میشود، در حالی که زره در بسیاری از ساختارها نقش حفاظتی مکانیکی دارد.

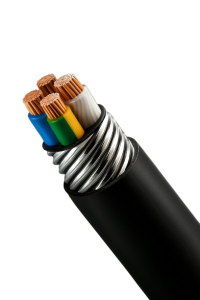

اجزای اصلی کابل زره دار
ساختار کابل زرهدار با توجه به نوع محصول متفاوت است، اما یک کابل قدرت زرهدار میتواند از بخشهای زیر تشکیل شود:
هادی مسی یا آلومینیومی
عایق هادی
لایههای پرکننده یا بستر
نوار یا لایه زیر زره
زره فلزی
روکش بیرونی
در برخی ساختارها شیلد یا سایر لایههای حفاظتی
هادی وظیفه انتقال انرژی الکتریکی را بر عهده دارد.
عایق هادیها را از یکدیگر و محیط اطراف جدا میکند.
زره حفاظت مکانیکی بیشتری ایجاد میکند.
روکش بیرونی نیز از ساختار داخلی کابل در برابر شرایط محیطی و عوامل خارجی محافظت میکند.
بنابراین هنگام خرید کابل زره دار باید کل ساختار کابل را بررسی کرد، نه فقط نوع زره.
کابل زره دار مسی
کابل زره دار مسی از هادی مسی برای انتقال جریان استفاده میکند. مس به دلیل رسانایی الکتریکی مناسب و خواص مکانیکی مطلوب، در بسیاری از کابلهای قدرت و صنعتی کاربرد دارد.
در این کابلها، سطح مقطع هادی نقش مهمی در ظرفیت انتقال جریان دارد. برای مثال کابلهای 4×16، 4×25، 4×35، 4×50 یا 4×70 هر کدام از نظر ظرفیت الکتریکی و ابعاد با یکدیگر تفاوت دارند.
البته ظرفیت جریان را نمیتوان فقط از روی سطح مقطع مشخص کرد. روش نصب، دمای محیط، تعداد کابلهای مجاور، نوع عایق و شرایط دفع حرارت نیز باید در محاسبات در نظر گرفته شوند.
انواع زره در کابل
نوع زره یکی از مشخصات مهم کابل است. در بازار و دیتاشیتهای فنی ممکن است با اصطلاحاتی مانند SWA، STA، AWA و ساختارهای مشابه مواجه شوید.
SWA؛ زره سیم فولادی
Steel Wire Armour یا SWA یکی از ساختارهای شناختهشده در کابلهای زرهدار است. در این ساختار از سیمهای فولادی برای ایجاد حفاظت مکانیکی استفاده میشود.
SWA در بسیاری از کابلهای قدرت و صنعتی دیده میشود و انتخاب آن به ساختار کابل، شرایط نصب و الزامات پروژه بستگی دارد.
STA؛ زره نواری فولادی
Steel Tape Armour به ساختاری گفته میشود که در آن از نوار فولادی بهعنوان لایه زره استفاده میشود.
این ساختار با SWA یکسان نیست و مشخصات مکانیکی و کاربرد آن باید بر اساس طراحی کابل و شرایط نصب بررسی شود.
AWA؛ زره سیم آلومینیومی
Aluminium Wire Armour یا AWA در برخی ساختارهای کابل استفاده میشود. انتخاب زره آلومینیومی میتواند با الزامات الکتریکی و طراحی کابل ارتباط داشته باشد.
به همین دلیل برای انتخاب نوع زره، نمیتوان یک گزینه را برای تمام پروژهها مناسب دانست.
کاربرد کابل زره دار در صنعت
کابلهای زرهدار در محیطهایی که احتمال آسیب مکانیکی یا شرایط نصب سختتر وجود دارد، اهمیت بیشتری پیدا میکنند.
از جمله محلهای استفاده میتوان به موارد زیر اشاره کرد:
پالایشگاهها
صنایع نفت و گاز
پتروشیمی
نیروگاهها
کارخانههای صنعتی
معادن
پروژههای زیرساختی
تابلوهای برق و مراکز توزیع
تأسیسات ساختمانی
مسیرهای کابلکشی صنعتی
برخی نصبهای زیرزمینی
پروژههای انتقال و توزیع انرژی
در صنایع نفت، گاز و پتروشیمی، انتخاب کابل معمولاً حساسیت بیشتری دارد؛ زیرا علاوه بر مشخصات الکتریکی، عوامل محیطی، طبقهبندی مناطق خطرناک، دما، خوردگی، رطوبت و الزامات ایمنی پروژه نیز مطرح هستند.
کابل زره دار در پتروشیمی و پالایشگاه
در پروژههای پتروشیمی و پالایشگاهی، کابلها ممکن است در مسیرهای صنعتی، سینی کابل، ترنچ، کانال یا مسیرهای دیگر نصب شوند. در چنین محیطهایی، حفاظت مکانیکی کابل میتواند اهمیت زیادی داشته باشد.
با این حال، زرهدار بودن کابل بهتنهایی به معنی مناسب بودن آن برای محیطهای انفجاری نیست.
اگر کابل در یک منطقه دارای اتمسفر بالقوه انفجاری نصب شود، باید کل سیستم بر اساس طبقهبندی ناحیه و الزامات پروژه انتخاب شود. استاندارد IEC 60079-14 الزامات مربوط به طراحی، انتخاب، نصب و بازرسی اولیه تجهیزات و تأسیسات الکتریکی در محیطهای دارای اتمسفر انفجاری را پوشش میدهد.
بنابراین در پروژههای نفت، گاز و پتروشیمی باید علاوه بر نوع کابل، گلند، تجهیزات اتصال، روش نصب و الزامات مربوط به محیط خطرناک نیز بررسی شوند.
استانداردهای بینالمللی کابل زره دار
کابلهای زرهدار بسته به نوع، سطح ولتاژ، کاربرد و ساختار خود میتوانند تحت استانداردهای مختلف طراحی و آزمایش شوند.
یکی از استانداردهای مهم خانواده کابلهای قدرت، IEC 60502 است. استاندارد IEC 60502-1 الزامات ساخت، ابعاد و آزمون کابلهای قدرت با عایق اکسترودشده را برای برخی سطوح ولتاژ مشخص میکند و برای نصبهای ثابت مانند شبکههای توزیع و تأسیسات صنعتی کاربرد دارد.
در کنار آن، استانداردهای مختلف IEC برای بررسی رفتار کابل در برابر آتش نیز استفاده میشوند. برای مثال IEC 60332 مجموعه آزمونهایی را برای ارزیابی رفتار کابل در شرایط آتش و میزان گسترش شعله مشخص میکند.
بنابراین عبارت «کابل استاندارد» بهتنهایی کافی نیست. باید مشخص شود کابل دقیقاً با کدام استاندارد و برای چه کاربردی تولید و آزمون شده است.
استاندارد IEC 60502
استاندارد IEC 60502 یکی از مراجع مهم برای کابلهای قدرت با عایق اکسترودشده است. نسخه فعلی خانواده این استاندارد، بخشهای مختلفی را برای محدودههای ولتاژی و ساختارهای متفاوت پوشش میدهد. IEC در سال 2026 مجموعه IEC 60502 را با بخشهای مربوط به کابلهای قدرت و متعلقات آن منتشر کرده است.
برای نمونه، IEC 60502-1:2021 ساخت، ابعاد و الزامات آزمون کابلهای قدرت با ولتاژ نامی 1 و 3 کیلوولت را پوشش میدهد.
بنابراین هنگام خرید کابل زره دار بهتر است شماره استاندارد، سطح ولتاژ و مشخصات دقیق محصول را از دیتاشیت یا مدارک سازنده بررسی کنید.
استاندارد IEC 60332 و رفتار کابل در برابر آتش
یکی از موضوعات مهم در پروژههای صنعتی، رفتار کابل هنگام آتشسوزی است.
استانداردهای خانواده IEC 60332 روشهای مختلف آزمون گسترش شعله روی کابلها را مشخص میکنند. برای نمونه، IEC 60332-1-2 آزمون گسترش عمودی شعله روی یک سیم یا کابل عایقشده را با شعله پیشمخلوط 1 کیلووات تعریف میکند.
در کابلهای چندتایی نیز استانداردهای دیگری از سری IEC 60332 برای ارزیابی گسترش شعله در دسته کابلها وجود دارد.
بنابراین اگر پروژه به کابلهای دارای ویژگی خاص در برابر حریق نیاز دارد، باید مشخصات آزمون مورد نیاز را دقیقاً در اسناد فنی پروژه بررسی کرد.
کابل زره دار و محیطهای خطرناک
در صنایع نفت، گاز و پتروشیمی ممکن است برخی مناطق بهعنوان Hazardous Area یا منطقه خطرناک طبقهبندی شوند. در این مناطق، انتخاب تجهیزات الکتریکی باید بر اساس نوع خطر، گاز یا بخار قابل اشتعال، سطح حفاظت تجهیزات و طبقهبندی منطقه انجام شود.
استاندارد IEC 60079-14 به طراحی، انتخاب و نصب تجهیزات الکتریکی در اتمسفرهای انفجاری میپردازد. این استاندارد همچنین الزامات مربوط به نصب و بازرسی اولیه تجهیزات Ex را در بر میگیرد.
به همین دلیل، برای یک پروژه پتروشیمی نمیتوان فقط با عبارت «کابل زره دار» محصول را انتخاب کرد. مشخصات کامل کابل و تجهیزات جانبی باید با اسناد مهندسی پروژه هماهنگ باشند.
مشخصات فنی مهم کابل زره دار
قبل از خرید یا تأیید کابل زرهدار، مشخصات زیر را بررسی کنید:
جنس هادی: مس یا آلومینیوم
تعداد رشته: تکرشته، دو رشته، سه رشته، چهار رشته، پنج رشته و ساختارهای دیگر
سطح مقطع: مانند 4×16، 4×25، 4×35، 4×50 و مقاطع بالاتر
نوع عایق: PVC، XLPE و سایر ساختارهای مورد استفاده در کابلهای صنعتی
ولتاژ نامی: متناسب با شبکه و کاربرد کابل
نوع زره: SWA، STA، AWA یا ساختارهای دیگر
جنس روکش: متناسب با شرایط محیطی و الزامات پروژه
دمای کاری: حداکثر دمای مجاز هادی و شرایط محیطی
جریان مجاز: با توجه به روش نصب و شرایط حرارتی
افت ولتاژ: بهخصوص در مسیرهای طولانی
شعاع خمش: برای تعیین حداقل شعاع مجاز هنگام نصب
قطر خارجی و وزن: برای انتخاب گلند، سینی کابل و تجهیزات نصب
مقاومت هادی: برای بررسی مشخصات الکتریکی کابل
استاندارد تولید و آزمون: مطابق نیاز پروژه و دیتاشیت محصول
کابل زره دار برای نصب مستقیم در زمین
یکی از کاربردهایی که برای برخی کابلهای زرهدار مطرح میشود، نصب در مسیرهای زیرزمینی است. با این حال، مناسب بودن کابل برای Direct Burial را نباید صرفاً از روی زرهدار بودن آن نتیجه گرفت.
نوع روکش، ساختار زره، مقاومت در برابر رطوبت و شرایط مکانیکی خاک و الزامات سازنده باید بررسی شوند.
اگر پروژه نیاز به دفن مستقیم کابل دارد، باید در دیتاشیت سازنده صراحتاً شرایط نصب مورد نظر تأیید شده باشد.
کابل زره دار و گلند کابل
انتخاب گلند مناسب، بخشی از اجرای صحیح کابل زرهدار است. گلند باید با قطر خارجی کابل، نوع زره و ساختار آن سازگار باشد.
در پروژههای صنعتی، انتخاب گلند فقط یک موضوع مکانیکی نیست و میتواند به موضوعات مربوط به آببندی، اتصال زره، ارتینگ و در مناطق خطرناک، الزامات تجهیزات Ex نیز ارتباط داشته باشد.
بنابراین هنگام سفارش کابل زرهدار برای پروژههای حساس، بهتر است مشخصات گلند نیز همزمان با ساختار کابل بررسی شود.
کابل زره دار و سیستم ارتینگ
زره فلزی در برخی ساختارها میتواند در طراحی سیستم اتصال زمین و مسیر جریان خطا نقش داشته باشد؛ اما نحوه استفاده از آن باید مطابق طراحی الکتریکی پروژه و استاندارد مربوطه مشخص شود.
نباید بدون بررسی مشخصات کابل و سیستم، زره را بهعنوان مسیر ارت در نظر گرفت. سطح مقطع مؤثر زره، جنس آن، پیوستگی الکتریکی و نحوه اتصال در دو انتهای کابل از مواردی هستند که در طراحی مهندسی اهمیت دارند.
کابل زره دار برای چه پروژههایی مناسب است؟
کابل زرهدار زمانی انتخاب مناسبی است که پروژه به حفاظت مکانیکی بیشتری نیاز داشته باشد یا شرایط نصب، استفاده از چنین ساختاری را توجیه کند.
برای مثال در پروژههای پتروشیمی، پالایشگاه، نیروگاه، کارخانه، معدن، تأسیسات صنعتی و برخی مسیرهای زیرزمینی ممکن است استفاده از کابل زرهدار در مشخصات فنی پروژه پیشبینی شود.
البته نوع دقیق کابل باید بر اساس کاربرد تعیین شود. کابل قدرت، کابل کنترل، کابل ابزار دقیق و کابلهای مخصوص محیطهای خطرناک مشخصات یکسانی ندارند.
قیمت کابل زره دار
قیمت کابل زره دار به عوامل مختلفی بستگی دارد. جنس هادی، سطح مقطع، تعداد رشته، نوع عایق، جنس و ساختار زره، نوع روکش، برند، متراژ و شرایط بازار روی قیمت نهایی تأثیر میگذارند.
کابل زرهدار معمولاً به دلیل استفاده از لایههای حفاظتی و مواد اولیه بیشتر، ساختار پیچیدهتری نسبت به کابل بدون زره دارد.
برای همین هنگام مقایسه قیمت، فقط به قیمت هر متر توجه نکنید. مشخصات فنی دو کابل باید از نظر سطح مقطع، هادی، عایق، زره و استاندارد در یک سطح قابل مقایسه باشند.
خرید کابل زره دار از امیرکابل
اگر به دنبال خرید کابل زره دار برای پروژه ساختمانی، صنعتی، نفت، گاز، پتروشیمی یا تأسیسات هستید، در امیرکابل میتوانید مدلها و مشخصات محصولات موجود را بررسی کنید.
در انتخاب کابل زرهدار، ابتدا نوع کاربرد و شرایط نصب را مشخص کنید. سپس سطح مقطع، تعداد رشته، جنس هادی، نوع عایق، ولتاژ نامی، ساختار زره و روکش را بررسی کنید.
برای پروژههای حساس نیز مشخصات محصول را با مدارک مهندسی، استاندارد مورد نیاز پروژه و الزامات نصب تطبیق دهید.
سوالات متداول کابل زره دار
کابل زره دار چیست؟
کابلی است که علاوه بر هادی، عایق و روکش، یک لایه فلزی حفاظتی برای افزایش حفاظت مکانیکی در ساختار خود دارد.
کابل زره دار بیشتر کجا استفاده میشود؟
در پروژههای صنعتی، نفت و گاز، پتروشیمی، پالایشگاهها، نیروگاهها، معادن و مسیرهایی که حفاظت مکانیکی کابل اهمیت دارد.
SWA در کابل زره دار یعنی چه؟
SWA مخفف Steel Wire Armour است و به ساختاری با زره سیم فولادی اشاره دارد.
STA چیست؟
STA مخفف Steel Tape Armour است و به ساختار زره نواری فولادی اشاره میکند.
آیا هر کابل زره دار برای پتروشیمی مناسب است؟
خیر. نوع کابل باید با شرایط محیط، مشخصات فنی پروژه و الزامات ایمنی و استانداردهای مربوط به محل نصب مطابقت داشته باشد.
آیا کابل زره دار برای محیط انفجاری مناسب است؟
زرهدار بودن بهتنهایی چنین قابلیتی را ثابت نمیکند. در مناطق خطرناک باید الزامات مربوط به طبقهبندی منطقه و استانداردهای مرتبط مانند IEC 60079 بررسی شود.
کابل زره دار مسی بهتر است یا آلومینیومی؟
این موضوع به جریان، وزن، طول مسیر، شرایط نصب، افت ولتاژ و بودجه پروژه بستگی دارد و نمیتوان یک گزینه را برای تمام پروژهها برتر دانست.
جمعبندی
کابل زره دار برای پروژههایی که به حفاظت مکانیکی بیشتر و ساختار مقاومتر نیاز دارند، گزینهای مهم محسوب میشود. این کابلها در صنایع مختلف از جمله نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه، معدن و تأسیسات صنعتی کاربرد دارند.
انتخاب کابل مناسب باید با بررسی همزمان جنس هادی، سطح مقطع، تعداد رشته، نوع عایق، ولتاژ نامی، نوع زره، روکش، جریان مجاز، افت ولتاژ، شرایط محیطی، روش نصب و استاندارد پروژه انجام شود.
در امیرکابل میتوانید انواع کابل زره دار مسی، کابل زره دار آلومینیومی، کابل SWA، کابل STA، کابل قدرت زره دار و کابلهای مناسب پروژههای صنعتی را بررسی کنید و بر اساس مشخصات فنی مورد نیاز، گزینه مناسب را انتخاب کنید.
